DOI:
https://doi.org/10.14483/22487638.24874Published:
2026-03-31Issue:
Vol. 30 No. 87 (2026): Enero - MarzoSection:
ResearchInversor CHB-5-MLI trifásico con optimización de armónicos: implementación y validación experimental
CHB-5-MLI three-phase inverter with harmonic optimization: Implementation and experimental validation
Keywords:
inversor multinivel, optimización armónica, THD, electrónica de potencia, tracción eléctrica (es).Keywords:
multilevel inverter, harmonic optimization, THD, power electronics, electric traction (en).Downloads
Abstract (es)
Contexto: los sistemas de tracción eléctrica modernos demandan convertidores de potencia capaces de operar bajo condiciones dinámicas exigentes, garantizando un suministro de energía estable, eficiente y de calidad. Uno de los principales problemas en estos sistemas es la distorsión armónica introducida por el inversor, la cual afecta negativamente el funcionamiento de la máquina.
Objetivo: implementar un inversor multinivel en cascada trifásico con optimización armónica para aplicaciones de tracción eléctrica.

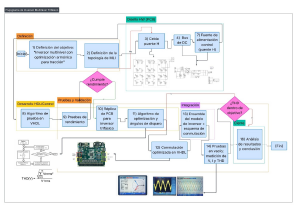

Metodología: la metodología consta de la definición de la topología del inversor, la estructuración de una estrategia de conmutación complementada con un modelo de optimización y, finalmente, la validación mediante pruebas funcionales del prototipo en vacío.
Resultados: los resultados permiten identificar formas de tensión con niveles definidos, aproximación senoidal, correctamente desfasadas entre sí y equilibradas en términos de tensión eficaz. Asimismo, se registraron valores de THD entre 1.2 % y 1.6 % para tensiones de fase, y entre 1 % y 1.2 % para tensiones de línea, mediante pruebas experimentales en vacío.
Conclusiones: la topología de inversor multinivel en cascada trifásico, junto con un modelo de optimización armónica mediante algoritmos genéticos, constituye una solución viable al problema del alto contenido armónico en convertidores de potencia para sistemas de tracción.
Financiamiento: este estudio hace parte de un proyecto de investigación aprobado por la Universidad de Pamplona como trabajo final de maestría, con financiación de recursos propios y apoyo institucional.
Abstract (en)
Context: Modern electric traction systems demand power converters capable of operating under demanding dynamic conditions, guaranteeing a stable, efficient, and high-quality power supply. One of the main problems in these systems is the harmonic distortion introduced by the inverter, which negatively affects machine performance.
Objective: To implement a three-phase cascaded multilevel inverter with harmonic optimization for electric traction applications.
Methodology: The methodology consists of defining the inverter topology, structuring a switching strategy complemented by a harmonic optimization model, and validating the design through functional testing of the prototype under no-load conditions.
Results: The results show voltage waveforms with defined levels, a sinusoidal approximation, correctly phase-shifted, and balanced in terms of RMS voltage. THD values between 1.2% and 1.6% for phase voltages, and between 1% and 1.2% for line voltages, were demonstrated through experimental no-load tests.
Conclusions: The three-phase cascaded multilevel inverter topology, combined with a harmonic optimization model using genetic algorithms, constitutes a viable solution to the problem of high harmonic content in power converters for traction systems.
Funding: This study is part of a research project approved by the University of Pamplona as a master's thesis, funded by the researcher's own resources and institutional support.
References
[1] S. Shakeera y K. Rachananjali, "An innovative 11-level multilevel inverter topology with rotating trapezoidal SPWM for industrial and renewable applications," Sci. Rep., vol. 14, art. 22359, 2024. doi: https://doi.org/10.1038/s41598-024-73791-0
[2] A. Azizi, M. Akhbari, S. Danyali, Z. Tohidinejad, y M. Shirkhani, "A review on topology and control strategies of high-power inverters in large-scale photovoltaic power plants," Heliyon, vol. 11, art. e42334, 2025. doi: https://doi.org/10.1016/j.heliyon.2025.e42334
[3] H. Alnuman, E. Hussain, M. Aly, E. M. Ahmed, y A. Alshahir, "Cascaded H-bridge multilevel converter topology for a PV connected to a medium-voltage grid," Machines, vol. 13, núm. 7, art. 540, 2025. doi: https://doi.org/10.3390/machines13070540
[4] A. Renault, "Control predictivo de corriente aplicado al filtro activo de potencia basado en convertidores puente-H multinivel," tesis doctoral, Facultad de Ingeniería, Universidad Nacional de Asunción, Asunción, Paraguay, 2022.
[5] H. P. Vemuganti, D. Sreenivasarao, S. K. Ganjikunta, H. M. Suryawanshi, y H. Abu-Rub, "A survey on reduced switch count multilevel inverters," IEEE Open J. Ind. Electron. Soc., vol. 2, pp. 80–94, 2021. doi: https://doi.org/10.1109/OJIES.2021.3050214
[6] N. Hernández Díaz, A. Pardo García, E. N. Sánchez Camperos, y C. J. Vega, "Implementación de un módulo para el control y gestión del almacenamiento de energía en una microrred eléctrica," Rev. Colomb. Tecnol. Avanzada (RCTA), vol. 1, núm. 37, pp. 91–98, 2021. doi: https://doi.org/10.24054/rcta.v1i37.1258
[7] Y. Bouali, K. Imarazene, y E. M. Berkouk, "Total harmonic distortion optimization of multilevel inverters using genetic algorithm: Experimental test on NPC topology with self-balancing of capacitors voltage using multilevel DC–DC converter," Arab. J. Sci. Eng., vol. 48, pp. 6067–6087, 2023. doi: https://doi.org/10.1007/s13369-022-07265-8
[8] S. Choudhury, M. Bajaj, T. Dash, S. Kamel, y F. Jurado, "Multilevel inverter: A survey on classical and advanced topologies, control schemes, applications to power system and future prospects," Energies, vol. 14, núm. 18, art. 5773, 2021. doi: https://doi.org/10.3390/en14185773
[9] J. E. Meneses Flórez, F. A. Parra Garavito, y E. S. Meneses Chacón, "Identification of faults in mechanical petroleum pumping systems using neuro fuzzy," Rev. Colomb. Tecnol. Avanzada (RCTA), vol. 1, núm. 37, pp. 10–22, 2021. doi: https://doi.org/10.24054/rcta.v1i37.973
[10] J. Pacher, J. Rodas, A. Renault, M. Ayala, L. Comparatore, y R. Gregor, "Design and validation of a multilevel voltage source inverter based on modular H-bridge cells," HardwareX, vol. 15, art. e00452, 2023. doi: https://doi.org/10.1016/j.ohx.2023.e00452
[11] J. Ruiz Thorrens y O. Pinzón Ardila, "Modeling and simulation of a static synchronous compensator for power distribution systems," Rev. Colomb. Tecnol. Avanzada (RCTA), vol. 1, núm. 43, pp. 57–63, 2024. doi: https://doi.org/10.24054/rcta.v1i43.2804
[12] M. D. Ayala Medrano, "Reducción de la THD en inversores trifásicos multinivel por medio de la técnica SHE–PWM utilizando un algoritmo híbrido de optimización," trabajo de titulación, Universidad Politécnica Salesiana, Sede Quito, Ecuador, 2025.
[13] R. K. Padmashini et al., "Experimental analysis of sensor (solar PV) based variable frequency multicarrier PWM techniques for enhanced power quality in bioengineering systems," Case Stud. Therm. Eng., vol. 69, art. 105897, 2025. doi: https://doi.org/10.1016/j.csite.2025.105897
[14] H. Mollahasanoglu, M. Mollahasanoglu, y E. Ozkop, "Comparative study of single-phase multilevel cascaded transformerless inverters with different modulation methods," J. Eng. Sci. Technol., vol. 51, art. 101652, 2024. doi: https://doi.org/10.1016/j.jestch.2024.101652
[15] A. J. Saavedra Montes, C. Hernández Lenis, y C. A. Ramos Paja, "Laboratorio flexible para probar dispositivos eléctricos y emular microrredes," Rev. Colomb. Tecnol. Avanzada (RCTA), vol. 1, núm. 45, pp. 216–224, 2025. doi: https://doi.org/10.24054/rcta.v1i45.3477
[16] L. D. Comparatore Franco, "Aportaciones al control no lineal en aplicaciones de convertidores multiniveles," tesis doctoral, Facultad de Ingeniería, Universidad Nacional de Asunción, Asunción, Paraguay, 2022.
[17] A. M. Abdel-Hamed, A. M. Nasser, H. Shatla, y A. Refky, "An improved SPWM control approach with aid of ant lion optimization for minimizing the THD in multilevel inverters," Sci. Rep., vol. 15, art. 1990, 2025. doi: https://doi.org/10.1038/s41598-024-84678-5
[18] T. A. Taha et al., "Recent advancements in multilevel inverters: Topologies, modulation techniques, and emerging applications," Symmetry, vol. 17, núm. 7, art. 1010, 2025. doi: https://doi.org/10.3390/sym17071010
[19] I. H. Shanono, N. R. H. Abdullah, H. Daniyal, y A. Muhammad, "Moth flame algorithm-based optimization of a reduced switch multilevel inverter topology suitable for standalone application," Neural Comput. Appl., vol. 36, pp. 9437–9479, 2024. doi: https://doi.org/10.1007/s00521-024-09576-3
[20] G. Ezhilarasan et al., "An empirical survey of topologies, evolution, and current developments in multilevel inverters," Alexandria Eng. J., vol. 83, pp. 148–194, 2023. doi: https://doi.org/10.1016/j.aej.2023.10.049
[21] A. Sedaghati, P. Horrillo-Quintero, H. Sanchez-Sainz, y L. M. Fernandez-Ramírez, "Staircase modulation improvement to balance output power of stages of cascade H-bridge multilevel inverter," Comput. Electr. Eng., vol. 103, art. 108331, 2022. doi: https://doi.org/10.1016/j.compeleceng.2022.108331
[22] C. A. Ramos Paja, S. I. Serna Garcés, y A. J. Saavedra Montes, "Rectificador elevador/reductor con corrección de factor de potencia basado en un convertidor Cuk y control por modos deslizantes," Rev. Colomb. Tecnol. Avanzada (RCTA), vol. 2, núm. 46, pp. 110–122, 2025. doi: https://doi.org/10.24054/rcta.v2i46.3525
[23] Digilent, Inc., Nexys 4™ FPGA Board Reference Manual, rev. B. Digilent, Inc., abr. 2016. [En línea]. Disponible en: https://digilent.com/reference/programmable-logic/nexys-4/reference-manual
[24] V. Sambhavi Y y R. Vijayapriya, "Phase disposition PWM control topology based: A novel multilevel inverter with reduced switch for power electronics applications," Heliyon, vol. 10, art. e39856, 2024. doi: https://doi.org/10.1016/j.heliyon.2024.e39856
