Sistemas piezoeléctricos en el tren urbano de Guadalajara, México: entropía y negentropía

Introducción

En México, tres ciudades metropolitanas integran sistemas de transporte eléctrico a su movilidad urbana: Ciudad de México, Guadalajara y Monterrey. En cuanto a líneas de operación y movilidad de usuarios, el más grande es el Sistema de Transporte Colectivo de la Ciudad de México (Metro). Tan solo en 2006, el denominado Metro ocupó el tercer lugar a nivel mundial al transportar a una media de 3,9 millones de pasajeros al día; incluso, superando los metros de Nueva York, Moscú y Tokio. Asimismo, ese año obtuvo el quinto lugar en el mundo por la extensión de su red (Sistema de Transporte Colectivo, 2007).

En este contexto, en años recientes la metrópoli de Guadalajara ha evidenciado “insuficiencia y deficiencia de conectividad, accesibilidad y medios adecuados de transporte” (González, 2016). Además, la urbe experimenta un incremento poblacional anual y según el Instituto de Información Estadística y Geografía del Estado de Jalisco (IIEG) ha llegado a los cinco millones de habitantes (IIEG, 2017), con más de dos millones de unidades vehiculares operando (De Quevedo, Asprilla y González, 2017, p. 138). Este escenario afecta los procesos de movilidad urbana supeditada a la automovilidad, debido a la afluencia de personas que intentan desplazarse diariamente desde sus orígenes a sus destinos, y provocan conflictos viales durante las denominadas horas pico. De esta manera, diferentes ciudades de carácter metropolitano supeditadas a la automovilidad han comprometido la sustentabilidad de sus recursos y han ocasionado graves problemas de índole económica, social y ambiental.

El estado actual del sistema de movilidad urbana en la metrópoli de Guadalajara (homeostasis) se encuentra en desequilibrio dinámico, debido a que la entropía (desestabilización sistémica) generada por la industria inmobiliaria y su cadena de distribución, la industria automotriz y de autopartes, los proveedores del servicio de transporte, las empresas de venta de combustibles y lubricantes, y en general los intereses de los grupos que ostentan temporalmente la representación social son mayores a la capacidad de carga del sistema, y por tanto, rebasan al conjunto de fuerzas tendientes a generar neguentropía (estabilización sistémica). (García, González y Asprilla, 2018, p. 63)

En el ámbito económico se ha identificado una continua pavimentación y artificialización del suelo, grandes construcciones de concreto y asfalto, que ocasionan costos indirectos para el mantenimiento de la señalización, semaforización o conservación de la cubierta. En materia social se ha favorecido la accidentalidad y tiempos muertos ocasionados por la congestión del tráfico, daño físico o mental causado por la emisión de gases, ruido y estrés (González, 2018, p. 72). Asimismo, en el aspecto ambiental se han alterado muchas veces irreversiblemente la topografía del terreno natural, por medio de vibraciones inducidas por el tráfico pesado; eliminación de la cubierta vegetal -que incrementa la velocidad de las escorrentías superficiales y la erosión del suelo-; contaminación de los sistemas de drenaje a causa de los derivados del petróleo de la combustión interna de los vehículos; contaminación de cuerpos de agua, superficiales y freáticos por desechos sólidos urbanos adyacentes a las vías; entre otras fuentes contaminantes.

En un entorno con panoramas de gran oferta de energía y un crecimiento sostenido de la demanda, las políticas energéticas de los países desarrollados deben llevar un equilibrio necesario entre los objetivos de aumento de competitividad medioambiental y seguridad en el abastecimiento. (Faure, 2004)

Los sistemas urbanos no dependientes de la automovilidad han venido a reducir la entropía; es decir, a producir negentropía termodinámica. Tal es el caso del denominado Sistema de Tren Eléctrico Urbano, el cual está constituido por dos líneas: a) línea 1 en sentido norte-sur, que transita desde la estación Periférico-Norte hasta la estación Periférico-Sur, contiene 19 estaciones en 15,5 km de longitud, y b) línea 2 en sentido occidente-oriente, parte desde la estación Juarez hasta la estación Tetlán, y cuenta con 10 estaciones en 8,5 km de longitud. Es uno de los transportes públicos mayormente utilizados por la población en la metrópoli; a tal grado, que en 2010 prestaba servicio alrededor de 240.000 usuarios diariamente (Mapa Metro, 2010), y para 2016, a más de 245,000 (ISA Corporativo, 2016).

El servicio del sistema de tren eléctrico de Guadalajara opera los 365 días del año, de lunes a domingos, con un horario de 5:00 horas a 23:00 horas. El recorrido que hacen los trenes en la línea 2 es de 36 minutos (ida y vuelta). Dentro del sistema de datos de Siteur se presenta información sobre la frecuencia de paso; es decir, en horas pico, la línea 2 mantiene una frecuencia de 3,35 minutos y en horas valle, de 6,00 a 7,15 minutos. En este sentido, se realizaron una serie de observaciones y mediciones cuantitativas el día martes 5 de diciembre de 2017; con el objetivo de comprobar la frecuencia de paso de los trenes en la hora pico, de las 18:40 hasta las 20:20 horas, considerando esta última hora, porque fue cuando se observó una considerable disminución la cantidad de usuarios que pretendían abordar el tren dentro de la estación Juárez en dirección a la estación Tetlán de la línea 2 de Siteur. Se decidió tomar como punto de partida la estación Juárez, debido que aquí es donde hacen intersección las dos líneas de tren ligero, por lo que cuenta con un gran flujo de usuarios dentro de la estación por los transbordos que estos hacen, y además, se encuentra ubicada en el centro de la ciudad de Guadalajara.

Con base en lo anterior, y considerando la segunda ley de Newton, se tiene que a mayor peso (masa), mayor será el gasto energético al momento de moverse el tren; este consume más energía eléctrica cuando se encuentra lleno de usuarios. No obstante, las líneas 1 y 2 del Siteur cuentan con un sistema de generación de energía eléctrica, a través de los vagones al momento del frenado; es decir, esta energía producida es inyectada nuevamente al sistema para ser aprovechada por el siguiente tren (Siteur, 2014). En suma, la utilización de esta tecnología ayuda a hacer eficiente el desplazamiento del sistema y la movilidad de los usuarios; sin embargo, ¿cómo lograr una mayor eficiencia?, o ¿qué factores deben ser considerados para lograr una mayor eficiencia del sistema?

El planteamiento hipotético se centra en “la utilización de la piezoelectricidad como ecotecnología capaz de generar ahorros económicos y energéticos”. En este sentido, en función de la oferta y demanda energética en la línea 2 del tren ligero en las horas pico, se obtuvo el peso de los usuarios y la energía por persona que el sistema piezoeléctrico puede producir. Posteriormente, la información documental y los datos obtenidos en campo son trasladados al modelo entropía-homesotasis-negentropía (EHN), para establecer las condiciones homeostáticas del consumo energético del tren eléctrico en la metrópoli. Este modelo retoma los postulados de la segunda ley de la termodinámica y las consideraciones fundacionales de la teoría de sistemas, y logra, como lo muestra la figura 1, una conceptualización que clasifica y califica cualitativamente el impacto antrópico. Los conceptos entropía, homeostasis y negentropía están constituidos por tres subfases cada uno: entropía subcrítica, entropía crítica, entropía hipercrítica, homeostasis reversible, homeostasis cuasirreversible, homeostasis irreversible, negentropía inexistente, negentropía ocasional y negentropía definitiva.

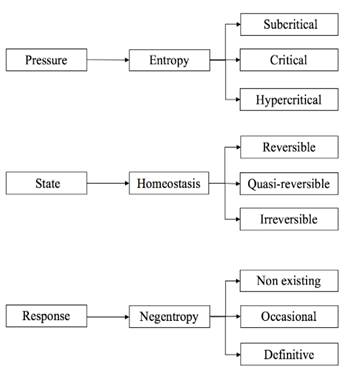

Figura 1: Estructura del modelo EHN

Fuente: González (2018).

Método

Se realizó un estudio cualicuantitativo (Hernández, Fernández y Baptista, 2003), considerando la información vertida por el Siteur. Concretamente, datos referidos a la línea 2, desde la estación Juárez hasta la estación Tetlán, tal y como se muestra en la figura 2. La justificación se basa en el hecho de que por esta línea se encuentran estaciones clave de afluencia poblacional indicadas en la figura 3. Estos puntos son estratégicos geográfica, comercial y/o turísticamente. La estación Tetlán, el mercado San Juan de Dios y el centro histórico de Guadalajara son algunos ejemplos de nodos de importancia urbana. En este sentido, durante las denominadas horas pico, desde las 18:30 horas hasta las 20:20 horas se observó la frecuencia en el paso de los trenes, la cantidad promedio contable de usuarios que caben dentro de un carro de una unidad del tren eléctrico (dos carros/unidad), así como los costos económicos y gastos energéticos que presenta el sistema ante la CFE.

Figura 2: Línea 2 del Siteur (oriente-occidente)

Fuente: Siteur (2019).

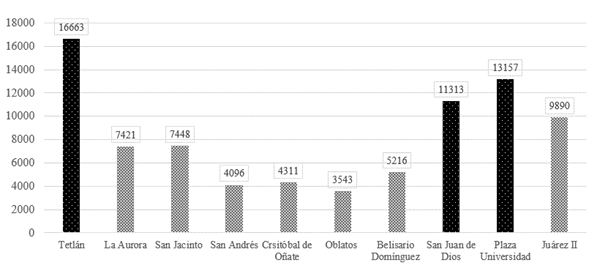

Figura 3: Afluencia en la línea 2 del Siteur

Fuente: ISA (2016).

Durante el tiempo que se estuvo observando la frecuencia de paso de los trenes en las horas pico, fue posible constatar que la línea 2 cuenta con dos modelos de trenes en operación y que han brindado el servicio por más de 20 años, los cuales para identificarlos se denominaron carro 1 al modelo TEG-88 y carro 2 al modelo TEG-90. Asimismo, se revisaron datos proprocionados en 2017 por Siteur y la Comisión Federal de Electricidad (CFE). Se realizó, además, un estudio de campo a través de un conteo manual in situ para obtener una cantidad promedio de usuarios que entran a un carro del tren ligero durante las horas de mayor demanda; es decir, se consideró el peso promedio total de personas dentro de un carro del tren ligero, que abordaron la línea 2 en estos horarios, y desde la estación Juárez (occidente) a la estación Tetlán (oriente). Este conteo permitió comparar el consumo de energía eléctrica al momento de mover las unidades, con respecto al porcentaje máximo de peso de los usuarios.

Aunado a lo anterior, se utilizaron datos del consumo eléctrico durante 2017, donde se identificó la cantidad de energía diaria, semanal y mensual que consume el tren ligero en su tracción para su movimiento y su servicio. Asimismo, tomando en cuenta los precios de las tarifas de alta tensión de la CFE considerando la demanda energética por región, sobre la distribución eléctrica que alimenta a las líneas del tren ligero. Para ello, se identificó un promedio estándar de la cantidad de personas que hacen uso del sistema desde a las 6:30 horas hasta las 20:20 horas en la línea 2 del Siteur; bajo el supuesto teórico de que el tren viaja con una cantidad constante de carga de extremo a extremo; además, se considera la utilización hipotética de sistemas piezoeléctricos para comparar los gastos del Siteur ante la CFE.

La investigación centró su estudio en la línea 2 del tren eléctrico, donde se observó la frecuencia de paso de los trenes en las horas pico; desde las 18:40 horas hasta las 20:20 horas. En esta última hora se encontró una considerable disminución de la cantidad de usuarios que pretendían abordar el tren ligero. En este sentido, se eligió como punto de partida la estación Juárez; una de las más importante del Siteur. Esta se ubica en la zona centro de la ciudad de Guadalajara y en horas pico cuenta con una gran cantidad de viajes desde las 16:30 hasta las 20:16 horas. Asimismo, se tuvieron 6 carros tipo TEG-90 y 4 carros tipo TEG-88, en donde fue considerada la cantidad de usuarios dentro de una unidad de tren ligero, mediante conteos realizados manualmente, para obtener una media total de en la unidad, tal y como se muestra en las figuras 4 y 5.

Figura 4: Contadores manuales utilizados en el ejercicio de campo

Fuente: elaboración propia.

Figura 5: Usuarios de pie, en un carro de la línea 2 del tren eléctrico de Guadalajara

Fuente: elaboración propia.

Las observaciones y toma de mediciones mostradas en la tabla 1 fueron realizadas el día martes 5 de diciembre de 2017, con el objetivo de corroborar la frecuencia de paso de los trenes en las horas pico (18:40 y 20:20 horas). En este sentido, en esta última hora se observó una considerable disminución la cantidad de usuarios que pretendían abordar el tren dentro de la estación Juárez en dirección a la estación Tetlán.

El cálculo del voltaje real que se puede producir con un sistema piezoeléctrico consideró los estándares establecidos por Academia de Ciencias de Morelos en México (2010), a través de las ecuaciones (1) a (3).

Donde:

V = voltaje.

g33 = constante de voltaje del piezoeléctrico.

h = altura (grosor) del cerámico.

T = presión sobre el elemento.

F = fuerza.

m = masa.

g = aceleración de la gravedad.

P= presión.

F = fuerza.

A = área.

Resultados

Se identificaron 6 trenes del modelo TEG-90 y 4 trenes del modelo TEG-88 operando en horas pico. De ahí, fueron contabilizados 27 viajes en un tiempo de 1,36 horas; considerando un tiempo de recorrido en 15 minutos y una distancia de 8,5 km. Asimismo, se obtuvo una cantidad aproximada de 235 usuarios a bordo. En este sentido, asumiendo un peso promedio del mexicano de 75 kg; entonces, la carga transportada oscila en los 17.625 kg por recorrido. No obstante, una unidad consta de dos carros y, suponiendo que ambos carros cargaran la misma cifra de usuarios en condiciones similares de masa corporal, se tendrían 35,25 toneladas por recorrido. De esta manera, para el cálculo del voltaje real se utilizó la ecuación (1), donde primeramente se obtuvo la fuerza de presión con la ecuación (2) y posteriormente la presión ejercida con la ecuación (3), sobre el área de los cristales piezoeléctricos (0,012 m²), el resultado corresponde a 61.312,5P

De acuerdo con el grosor del cerámico utilizado por la Academia de Ciencias de Morelos (ACMor), para sus discos piezoeléctricos, el valor correspondiente para este estudio es h = 0,14 mm, o bien, h = 0,00014 m. Por tanto, el voltaje real que se obtendría por el material piezoeléctrico de acuerdo con la ecuación (1) es de 17,168 V.

El voltaje anterior sería el total que se produciría con la constante de voltaje piezoeléctrica de los discos para una persona con un peso de 75 kg.

En este contexto, tomando la cantidad de 235 pasajeros contabilizados durante un viaje en las horas pico de las 18:30 y 20:20 horas se tiene dentro de un carro; es decir, media unidad de tren ligero un Vr = 17,1675 V. Así pues, para 235 usuarios de 75 kg cada uno, se obtiene 4034,3 V (4,03 kV).

Por otro lado, en dos carros o una unidad completa del tren ligero, considerando que lleva la misma cantidad de usuarios y los mismos sistemas piezoeléctricos se tiene que para 470 usuarios del mismo peso se obtienen 8068,7 V (8,06 kW). Esta cantidad es suficiente para alimentar las tensiones reglamentarias, que oscilan entre los 0,75 kW, 1,0 kW y 3,0 kW. En este sentido, “una persona de 68 kg con un porcentaje de grasa corporal del 15 % equivale a una energía química acumulada de 348 MJ” (Starner y Paradiso, 2004). De tal forma que si esta persona realiza una frecuencia de 2 pasos/segundo puede llegar a generar un promedio de 67 W (Ibáñez, 2012); esto implica entonces, que 470 usuarios con un peso de 68 kg cada uno generarían 31.490,0 W (31,49 kW). Por tanto, considerando los 27 viajes contabilizados durante las horas pico vespertinas, con 470 usuarios del mismo peso, se tendría entonces, una capacidad de generación de energía de 850,23 kWh. Esta cantidad se encuentra relativamente cerca de la energía consumida en 2017 por el sistema (947,41 kWh). En suma, es posible lograr un ahorro considerable el cual se muestra en la figura 6.

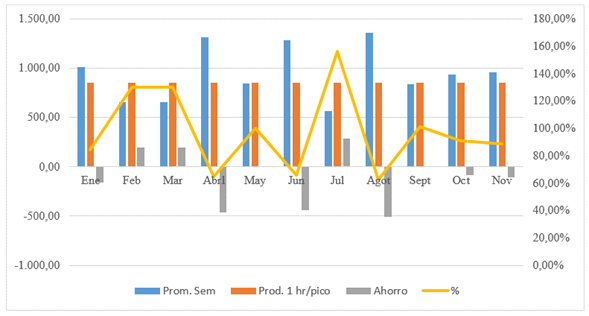

Figura 6: Ahorro promedio mensual en kWh Generación de energía en hora pico de enero-noviembre de 2017.

Fuente: elaboración propia.

Es preciso mencionar que los datos anteriormente mencionados son conservadores respecto al supuesto de que solo una unidad del servicio de tren ligero haga su recorrido con los datos límite de usuarios y su peso.

Conclusión

Las energías renovables están tomando el papel principal de generación de energía en todo el mundo, ya que se considera de gran necesidad mundial el ser más eficientes y sustentables como sociedad.

Actualmente, grandes empresas han optado por implementar fuentes renovables de energía, con la finalidad de contrarrestar el impacto ambiental producido por la forma de habitar y moverse en la ciudad. En este contexto, el Siteur ha demostrado las ventajas de la innovación tecnológica y el uso de fuentes de energía no dependientes de los recursos fósiles. Recientemente, ha sustituido los rehiletes en cada una de sus estaciones, por unos automatizados donde se utiliza una tarjeta de prepago (InnovaCard) para poder acceder al ingreso de las estaciones y utilizar el servicio. Este nuevo mecanismo se implementó a partir de abril de 2018, con la finalidad de crear y facilitar la movilidad de los usuarios. Sin embargo, la gran afluencia que tienen las estaciones durante las horas pico origina entropía o energía no utilizada para producir trabajo. De esta manera, en estos horarios, es posible aprovechar la aglomeración de usuarios para generar energía que permita alimentar al sistema, el cual se indica en la tabla 2.

Ciertamente, el uso de la tecnología piezoeléctrica en áreas de movilidad viene cobrando gran importancia e interés en el mundo, ya que faculta la generación de energía a través de sistemas que favorecen la mitigación del impacto ambiental ocasionado por el alto consumo energético. Esta tecnología tiene una gran versatilidad en su implementación, toda vez, que puede ser instalada dentro de cada unidad del tren, en pasillos o escaleras y aprovechar el peso de cada usuario.

Un sistema piezoeléctrico en condiciones óptimas de generación puede generar una eficiencia de hasta el 89,7 % en comparación con el promedio semanal de consumo de kW del Siteur sobre la línea 2; esto debido a la gran afluencia que en promedio ronda los 83.059 usuarios diarios en horas pico. Por tanto, es posible generar energía eléctrica a través de estos sistemas y la entropía originada por la conglomeración y afluencia de usuarios en el Siteur; posteriormente, esta energía puede ser almacenada o inyectada en las líneas de la red para la tracción y funcionamiento del tren. Este escenario implicaría considerables ahorros económicos, eficiencia y beneficios diversos para la empresa (Siteur), convirtiéndose en un sistema de transporte sustentable, al generar y operar con fuentes alternas de energía.
