Sistema de Inferencia Difusa basado en Relaciones Booleanas y Kleeneanas con Combinador Convexo

Fuzzy Inference System based on Boolean and Kleenean Relations with Convex Combiner

  • Juan Chacón Universidad Distrital
  • Jairo Soriano Universidad Distrital
  • Omar Salazar Universidad Distrital email: osalazarm@correo.udistrital.edu.co
Palabras clave: Fuzzy convex combiner, Level control, Fuzzy control, ISE performance index, ITSE performance index (en_US)
Palabras clave: Combinador convexo difuso, Control de nivel, Control difuso, Criterio ISE, Criterio ITSE (es_ES)

Resumen (es_ES)

Contexto: En el proceso de diseño de sistemas de control difuso basados en relaciones booleanas o kleeneanas (FIS-BKR, por sus siglas en inglés) existe una clara disyuntiva a la hora de elegir las extensiones kleeneanas regulares de una función booleana dada. El conjunto de posibles extensiones kleeneanas de una función booleana tiene estructura reticular bajo el orden parcial usual de funciones. La combinación convexa difusa propuesta por Zadeh garantiza ciertas propiedades relacionadas con este orden.

Método: La adición de un combinador convexo antes del defusificador ofrece una solución a esta situación. Los índices de desempeño ISE (Integral Squared Error) e ITSE (Integral Time-weighted Squared Error) son usados en la sintonización de un sistema de control de nivel de líquido en un tanque cilíndrico.

Resultados: El proceso de sintonización llevado a cabo en el controlador de nivel tipo FIS-BKR con combinador convexo difuso usando coeficientes constantes implicó una mejora en la respuesta del sistema controlado de hasta el 1.427% para el ISE y de hasta el 21.99% para el ITSE con respecto al desempeño de las extensiones extremas.

Conclusiones: Se presentaron nuevas evidencias de las características favorables de controladores FISBKR con combinador convexo difuso cuando se evaluaron los ´índices de desempeño ISE e ITSE. Por otro lado, teniendo en cuenta que la sintonización de los parámetros de combinación convexa se realizó mediante búsqueda exhaustiva, como trabajo futuro valdría la pena explorar técnicas de optimización más eficientes.



Resumen (en_US)

Context: In the design process of Fuzzy Inference Systems based on Boolean and Kleenean Relations (FIS-BKR) there is a dilemma choosing the regular kleenean extensions of a given boolean function. The set of possible kleenean extensions of a boolean function has a lattice structure under the usual partial order of functions. The fuzzy convex combination proposed by Zadeh guarantees some properties related to this order.

Method: The addition of a convex combiner just before the defuzzifier offers a solution to the above situation. The ISE (Integral Squared Error) and ITSE (Integral Time-weighted Squared Error) performance indexes were used on an application for tuning a liquid level control system.

Results: The tuning process carried out on the FIS-BKR controller with fuzzy convex combiner using constant coefficients, implied an improvement of the controlled system up to 1.427% for ISE index and up to 21.99% for ITSE with respect to the extreme extensions.

Conclusions: New evidence of convenient characteristics of FIS-BKR controllers with fuzzy convex combiner was presented when the performance indexes ISE and ITSE were evaluated. On the other hand, although in this work parameter tuning for convex combination was done by grid search (brute force), it would be interesting to study more effective optimization methods for this purpose.

Descargas

La descarga de datos todavía no está disponible.

Referencias

J. Soriano and J. Chacón, "Concresor based on kleenean relations using convex combinator," in The 2016 IEEE International Conference on Fuzzy Systems (FUZZ-IEEE), Vancouver, BC, Canada, Jul. 2016, pp. 133–139.

https://doi.org/10.1109/FUZZ-IEEE.2016.7737679

G. Pangalos and G. Lichtenberg, "Approach to boolean controller design by algebraic relaxation for heating systems," in Proceedings of the 4th IFAC Conference on Analysis and Design of Hybrid Systems (ADHS 12),

https://doi.org/10.3182/20120606-3-NL-3011.00070

J. J. Soriano, O. L. González Melo, F. V. Munar Fontecha, and A. A. Ramos Acosta, "Propuesta de concresor basado en relaciones booleanas," Ingenier’ıa, vol. 6, no. 2, pp. 42–50, 2001, Bogot’a. Colombia.

E. H. Mamdani and S. Assilian, "An experiment in linguistic synthesis with a fuzzy logic controller," International journal of man-machine studies, vol. 7, no. 1, pp. 1–13, 1975.

https://doi.org/10.1016/S0020-7373(75)80002-2

O. Salazar, J. Soriano, and H. Serrano, "From binary logic functions to fuzzy logic functions," Applied Mathematical Sciences, vol. 7, no. 103, pp. 5129–5138, 2013, ISSN 1312-885X.

M. Mukaidono, "Regular ternary logic functions—ternary logic functions suitable for treating ambiguity," IEEE Transactions on Computers, vol. C-35, no. 2, pp. 179–183, Feb. 1986.

https://doi.org/10.1109/TC.1986.1676738

O. Salazar, "Método de dise-o y optimización de controladores difusos FIS-BBR cuasi-estándar por medio de lógicas clásica y trivalente de kleene," Trabajo de grado en Maestría en Ingeniería Industrial, Universidad Distrital Francisco José de Caldas. Facultad de Ingeniería, Bogotá D.C., Colombia, 2014.

L. A. Zadeh, "Fuzzy sets," Information and Control, vol. 8, no. 3, pp. 338–353, 1965.

https://doi.org/10.1016/S0019-9958(65)90241-X

H. E. Espitia, "Aplicación del concresor basado en relaciones booleanas para sistemas de lógica difusa tipo dos," Trabajo de grado en Maestría en Ingeniería Industrial, Universidad Distrital Francisco José de Caldas. Facultad

S. Tunyasrirut and S. Wangnipparnto, "Level control in horizontal tank by fuzzy-pid cascade controller," World Academy of Science, Engineering and Technology, vol. 25, pp. 78–82, 2007.

J. Hernández S. and C. Cuadra A., "Estrategias comparativas de control difuso y control con arreglo inverso nyquist en sistemas multivariables alineales," Revista Facultad de Ingeniería, vol. 9, pp. 53–58, 2001.

F. Lara-Rojo, E. N. Sánchez, and D. Zaldívar-Navarro, "Real-time fuzzy microcontroller for a didactic level system," in Electro 2001, 2001, pp. 153–158.

M. Gehrke, C.Walker, and E.Walker, "Normal forms and truth tables for fuzzy logics," Fuzzy Sets and Systems, vol. 138, no. 1, pp. 25–51, Aug. 2003.

https://doi.org/10.1016/S0165-0114(02)00566-3

N. Takagi, K. Nakashima, H. Kikuchi, and M. Mukaidono, "A characterization of kleenean functions," in Proceedings of the 25th International Symposium on Multiple-Valued Logic, Bloomington, Indiana, May 1995, pp. 236–241.

https://doi.org/10.1109/ISMVL.1995.513537

M. Gehrke, C. Walker, and E. Walker, "A mathematical setting for fuzzy logic," International Journal of Uncertainty, Fuzziness and Knowledge-Based Systems, vol. 5, no. 3, pp. 223–238, Jun. 1997.

https://doi.org/10.1142/S021848859700021X

——, "Some comments on fuzzy normal forms," in Proceedings of the ninth IEEE International Conference on Fuzzy Systems, vol. 2, San Antonio, Texas, May 2000, pp. 593–598.

H. T. Nguyen and E. A. Walker, A First Course in Fuzzy Logic, 3rd ed. Boca Raton, Florida: Chapman & Hall/CRC, 2006.

O. Salazar and J. Soriano, "Convex combination and its application to fuzzy sets and interval-valued fuzzy set I," Applied Mathematical Sciences, vol. 9, no. 22, pp. 1061–1068, 2015, ISSN 1312-885X.

——, "Convex combination and its application to fuzzy sets and interval-valued fuzzy sets II," Applied Mathematical Sciences, vol. 9, no. 22, pp. 1069–1076, 2015, ISSN 1312-885X.

O. Salazar, "Método de simplificación de fórmulas booleanas, borrosas cuasi-estándar y borrosas cuasi-estándar de intervalo por medio de álgebras finitas," Trabajo de grado en Ingeniería Electrónica, Universidad Distrital

H. E. Espitia and J. J. Soriano, "Sistema de inferencia difusa basado en relaciones booleanas," Ingeniería, vol. 15, no. 2, pp. 52–66, 2010, Bogotá. Colombia.

R. A. E., Diccionario de la lengua espa-ola, 22 nd ed. Espasa Calpe, S.A., 2003, edición Electrónica. Versión 1.0.

J. Arenas-García, A. R. Figueiras-Vidal, and A. H. Sayed, "Mean-square performance of a convex combination of two adaptive filters," IEEE Transactions on Signal Processing, vol. 54, no. 3, pp. 1078–1090, Mar. 2006.

https://doi.org/10.1109/TSP.2005.863126

J. D. Chacón. (2017). [Online]. Available: https://github.com/juandados/ConvexCombinator

Cómo citar
Chacón, J., Soriano, J., & Salazar, O. (2018). Sistema de Inferencia Difusa basado en Relaciones Booleanas y Kleeneanas con Combinador Convexo. Ingeniería, 23(1), 7-30. https://doi.org/10.14483/23448393.11138
Publicado: 2018-01-10
Sección
Inteligencia Computacional

1. Introducción1

Los automatismos basados en lógica booleana (también llamada clásica ó bivalente) han sido ampliamente utilizados para controlar distintos fenómenos, por ejemplo, temperatura, nivel, caudal y otros [2]. Estos cuentan con principios básicos de diseñó (como tablas de verdad), y técnicas de simplificación (mapas de Karnaug por ejemplo) que ayudan a su rápido planteamiento, fácil aplicación y bajo costo computacional. Sin embargo, presentan serios inconvenientes a causa de la naturaleza discontinua de la acción de control sobre los fenómenos sobre los que operan.

Buscando mejorar este comportamiento Soriano et. al. [3] propusieron el reemplazo de la lógica booleana por la lógica difusa en el diseñó de automatismos. Esto derivó en un nuevo esquema de inferencia difusa con claras diferencias sobre el esquema clásico propuesto por Mamdani y Assilian [4]. Desde ese entonces han aparecido varias aplicaciones: control de temperatura, control de nivel, control en procesos químicos, control de velocidad de un motor, control de actitud de un satélite, control en conversores DC-DC, identificación de sistemas no lineales, identificación de series de tiempo, identificación de personas, mapas cognitivos difusos, y además estudios teóricos con el fin de consolidar las bases de este sistema de inferencia difusa. Entre estas contribuciones se destaca la realizada por Salazar et. al. [5], que presenta un método para extender funciones booleanas (o de lógica clásica) a funciones regulares2 kleeneanas (o de lógica trivalente de Kleene). Tema con ciertas consecuencias teóricas que son precisamente el punto de partida de este trabajo.

Una de las ventajas de trabajar con funciones kleeneanas para el diseño de controladores difusos está en el hecho de que esta metodología permite proponer bases de reglas en forma de tablas de verdad finitas de tres elementos, que pueden ser representadas mediante fórmulas lógicas fáciles de computar, similar a como se hace en el diseño de automatismos booleanos. La metodología para el diseño y optimización de sistemas de control difuso basados en relaciones booleanas y kleeneanas (FIS-BKR) fue presentada en [7]. Dicha metodología hace amplió uso de la extensión de funciones booleanas a kleeneanas regulares. Sin embargó, la forma de extender una función booleana a una kleeneana regular no es única. Esto en ocasiones convierte el proceso de diseño en un retó debido a que la cantidad de extensiones puede ser enorme e inmanejable. La elección de una extensión regular adecuada para una aplicación particular requiere ciertos criterios de ingeniería.

La propuesta sobre la que se basa este artículo fue introducida en [1]. Se usa la estructura reticular de las funciones kleeneanas que son extensiones regulares de una función booleana dada y la combinación convexa difusa introducida por Zadeh [8]. Esta metodología de diseño cambia el panorama de la optimización de un problema discreto sobre un conjunto finito a uno continuo en un conjunto infinito.

En este artículo se presenta una aplicación al control de nivel de un sistema hidráulico compuesto por un tanque cilíndrico horizontal. Problema que fue trabajado en [9] [12]. Los índices de desempeño que se trabajaron son el ISE (Integral Squared Error) e ITSE (Integral Time-weighted Squared Error) los cuales fueron minimizados en cierto espacio de parámetros relacionados con los coeficientes de la combinación convexa difusa. El control con dicha técnica implicó una mejora en la respuesta del sistema controlado de hasta el 1.427% para el ISE y de hasta 21.99% para el ITSE con respecto al desempeño de las extensiones extremas. Se evidenció la aparición de nuevos puntos de operación que ayudaran al diseñador, y creemos presentan importantes propiedades para futuras aplicaciones.

Consideramos que esta metodología, aparte de simplificar el proceso de diseño, capta la naturaleza de los sistemas de inferencia basados en relaciones algebraicas. Sin embargo, tareas relacionadas con la optimización de parámetros quedan abiertas, y serán clave a la hora de buscar un modelo más completo de este tipo de controladores.

Este documento está divido en tres grandes partes. En la primera se presentan algunos preliminares sobre funciones lógicas así como de controladores FIS-BKR y su metodología de diseño. En la segunda se presenta la propuesta sobre el controlador FIS-BKR con combinador convexo. En la tercera parte se exhibe una aplicación de control de nivel en un tanque cilíndrico, donde se realiza un proceso de sintonización y se presentan los resultados. El documento concluye con una sección de conclusiones.

2. Preliminares

Definición 1 (Lógica trivalente de Kleene). Se denotara por K el álgebra de valores de verdad (K = {0,1/2,1} ; V, Λ,', 0,1), con el orden usual para sus elementos (0 < 1/2 < 1), donde las operaciones disyunción (V) y conjunción (Λ) entre a, b є K están dadas por a V b = max {a, b} y a b = min {a, b}. El complemento (') de a є K es a' = 1 - a. También se identificara el elemento 1/2 con la letra u. En la Tabla I(b) se muestran estas operaciones lógicas actuando sobre K.

Definición 2 (Lógica bivalente de Boole). La restricción de K al conjunto B = {0,1} se conoce como lógica bivalente de Boole (lógica clásica o lógica booleana) y se denota con la letra B. En la Tabla I(a) se muestran las operaciones lógicas actuando sobre B.

Tabla I: (a) Operaciones lógicas disyunción (V), conjunción (Λ) y complemento (') en lógica bivalente de Boole. (b) Operaciones lógicas disyunción (V), conjunción (Λ) y complemento (') en lógica trivalente de Kleene.

Definición 3 (Lógica difusa estándar). Se denotara por el álgebra de valores de verdad conformada por (I = [0,1]; V, A,', 0,1), con el orden usual para sus elementos, donde las operaciones disyunción (V) y conjunción (Λ) entre a,b є I están dadas por a V b = max {a,b} y a Λ b = min {a, b}. El complemento (') de a є I es a' =1 - a.

Observación 1. Aunque K e no están definidas sobre los mismos conjuntos de valores de verdad, K e tienen la misma lógica proposicional [13], es decir, sus proposiciones lógicas son las mismas. Como consecuencia, K permite la elaboración de tablas de verdad y obtención de fórmulas lógicas para , lo cual sería imposible para esta última debido a su carácter infinito.

Definición 4 (Funciones de lógica bivalente, trivalente y multivalente). Una función f de n variables se dice función de lógica bivalente (FLB) (o función booleana) si es una aplicación de Bn a B, se dice función de lógica trivalente (FLT) (o función kleeneana) si es una aplicación de Kn a K, y se dice función de lógica multivalente (FLM) si es una aplicación de In a I.

Observación 2. Una caracterización de funciones kleenanas desde un punto de vista más general se encuentra en [14]. Para el propósito de este artículo, una función kleeneana es una aplicación de Kn a K.

Definición 5 (Fórmulas bien formadas). Sea V un conjunto finito de variables. Dadas las constantes 0, u y 1, y los símbolos A, V y ', el conjunto de fórmulas bien formadas F está definido recursivamente como:

Los elementos de F son llamados fórmulas bien formadas, fórmulas lógicas o simplemente fórmulas.

Es conocido que toda FLB es representable a través de una fórmula que no involucra la constante u en ella. Esto es consecuencia del teorema de expansión de Boole. Sin embargo, esto no siempre es cierto para las FLT. Una clase importante de FLT, llamadas regulares, son aquellas que pueden ser representadas por fórmulas.

Definición 6. Se define sobre K el siguiente orden parcial3. para todo α є K.La relación no compara 0 y 1. Esta relación es extendida a K n como sigue: Sean a= (α1,….,α n ) b = (b1,….b n ) є K n entonces a b si, y solo si, para todo i = 1, 2,..., n.

Definición 7 (Regularidad). Sea ƒ: Kn K una FLT. f se dice regular si, y solo si, ƒ (a) є B={0,1} implica ƒ (a) = ƒ (b) para todo.

Mukaidono [6] demostró que la regularidad es condición necesaria y suficiente para que una FLT sea representable a través de una fórmula. En esencia, este autor mostró que el conjunto F y el conjunto de las FLT regulares (FLTR) es el mismo. Dado que una FLB (o FLTR) puede tener más de una fórmula, entonces cada FLB (o FLTR) se identificara con su fórmula canónica, también llamada forma normal4.

Ahora, dada una tabla de verdad asociada a una FLB (o FLTR) es de interés conocer su forma normal (conjuntiva y/o disyuntiva). El siguiente procedimiento tomado y adaptado de [13] se usa para este fin. En [13], [15] [17] se probó la existencia y unicidad de las formas normales.

Método 1 (Forma normal disyuntiva [13]).

  1. Para las filas que tienen valor 1 en la columna de ƒ que debe ser puesta en su forma normal disyuntiva: Formar la conjunción de las variables que tienen valor 1 con los complementos de las variables que tienen valor 0 (omitir las variables que tienen valor u).

  2. Para las filas que tienen valor u en la columna de f que debe ser puesta en su forma normal disyuntiva: Formar la conjunción de las variables que tienen valor 1 con los complementos de las variables que tienen valor 0 y la conjunción tanto de la variable como de su complemento para las que tienen valor u.

  3. Formar la disyunción de las conjunciones obtenidas en los dos pasos anteriores. En caso de no existir conjunciones se obtendrá una disyunción vacía que representa la forma normal disyuntiva para 0.

La forma normal disyuntiva kleeneana de ƒ, denotada FNDK(ƒ), se obtiene al descartar conjunciones que tienen los mismos (o posiblemente mas) literales que otras conjunciones.

Observación 3. La forma normal disyuntiva booleana de ƒ, denotada FNDB(ƒ), se obtiene siguiendo los pasos 1 y 3 del Método 1, teniendo en cuenta el valor de f solo en la filas de la tabla de verdad donde aparecen unos y ceros exclusivamente.

Observación 4. Las correspondientes formas normales conjuntivas (kleeneana y booleana), denotadas FNCK(ƒ) y FNCB(ƒ) respectivamente, se obtienen del Método 1 intercambiando las palabras conjunción por disyunción, disyunción por conjunción, ceros por unos, y unos por ceros.

Una forma de obtener fórmulas en es por medio de K (debido a la igualdad de sus lógicas proposicionales [13]). Dado que B es una restricción de K, una manera de lograr lo anterior es partir de una FLB ƒ, luego extender ƒ a una FLTR g, y posteriormente encontrar una fórmula para g. La fórmula encontrada para g en K es la misma que en , sin embargo, esta fórmula en es una FLM. En [5] se propuso el Método 2 para extender una FLB a una (o más) FLTR. De acuerdo a [5], Teorema 3.1, dada ƒ una FLB el Método 2 garantiza que siempre es posible encontrar a lo menos una FLTR g que es extensión de ƒ, pero no necesariamente única.

Definición 8. Sea ß: Kn→N: a→ ß (a) donde N = {0,1, 2,... ,n}, definida5 como el número total de u en a є Kn.

Método 2 (Extensión [5]).

  1. 1. Dada una FLB ƒ: Bn → B de n variables construir una tabla de verdad de 2n filas y n+1 columnas (n columnas para y 1 columna para ƒ). Estas filas tendrán las 2 n combinaciones de valores para y los correspondientes valores para ƒ (los cuales son representados como como se muestra en la Tabla II(a)

Tabla II: (a) FLB inicial ƒ: Bn → B dada como una tabla de verdad. (b) FsLTR g: Kn → K (extensiones de ƒ) dadas como tabla de verdad.

  1. A la tabla elaborada en el numeral 1, agregar 3n - 2n nuevas filas. Primero aquellas filas cuya combinación de valores de las variables tienen solamente una u (nivel de ambigüeda d , enseguida aquellas filas cuya combinación de valores de las variables tienen dos u (nivel de ambigüedad, y así sucesivamente. Al final, la tabla finaliza con aquella 1 fila que tiene n valores u en la combinación de valores de sus variables (nivel de ambigüedad), como se muestra en Tabla II(b). Cada grupo de filas agregado previamente es separado por una línea horizontal que representa la separación entre diferentes niveles de ambigüedad ß. El nivel de ambigüedad es creciente.

  2. Hacer gi = ƒi para i = 0,1, 2,..., 2n - 1.

  3. Para cada grupo con nivel de ambigüedad ß = 1.2….,n hacer lo siguiente:

  1. Para la j-ésima fila considerada dentro del grupo con nivel de ambigüedad , encontrar aquellas filas en el grupo inmediatamente previo con nivel de ambigüedad cambiando uno por uno cada u por 0 y 1 sobre la j-ésima fila. Estas 2ß filas son inmediatamente menos o igual de ambiguas que la j-ésima fila de acuerdo a la relación definida sobre K y extendida sobre Kn (Definición 6).

  2. Para cada una de las filas encontradas en el numeral 4a, encontrar el conjunto de valores más o igual de ambiguos al respectivo valor g de esa fila. Escribir este conjunto en una columna separada.

  3. El conjunto de valores que g puede tomar sobre la j-ésima fila considerada es la inter- sección de aquellos conjuntos encontrados en el numeral 4b. Si g puede tomar más de un valor, crear tantas nuevas columnas para nuevas funciones g como sea posible. Para cada g creada, repetir el numeral 4.

Como se mencionó anteriormente, la forma de extender una FLB a una FLTR no es única. Si ƒ es una FLB y es el conjunto de todas las FLTR que son extensión de ƒ, entonces Eƒ ordenado en el sentido de la Definición 9 forma una estructura de retículo [1] con mínimo y máximo. El conjunto Eƒ es finito dado que L≤ 33", donde n es el número de variables de ƒ.

Definición 9. Sea ƒ una FLB y sean g y h dos FLTR que son extensión de ƒ. Se dirá que g es menor o igual que h, denotado , si y solo si, para todo x en el dominio de g y h.

Definición 10 (Funciones extremas). Sean ƒ una FLB y el conjunto de todas las FLTR que son extensiones de ƒ. Se denotara por ƒ M a la extensión máxima en tal que para toda i = 1, 2,... ,L y similarmente por ƒm a la extensión mínima en Eƒ tal que para i = 1, 2,..., L.

Por definición . Si L es grande (y también desconocido a priori) las anteriores expresiones pueden ser poco útiles para su cálculo. La siguiente proposición, demostrada en [1], da expresiones simples para ƒM y ƒ m que no requieren del conocimiento previo de la totalidad de extensiones.

Proposición 1. [1] Sea ƒ una FLB. La forma normal conjuntiva booleana de f es igual a fM y la forma normal disyuntiva booleana de f es igual a ƒm.

Las formulas correspondientes para ƒM y ƒm sobre lógica difusa son FLM. Estas dos FLM pueden ser operadas a través de combinación convexa (Definición 11) para obtener otras FLM, en particular, todas las extensiones en Eƒ vía la Proposición 2. La siguiente es una definición general dada por Zadeh [8].

Definición 11 (Combinación convexa). [8] Sean funciones definidas sobre un conjunto X no vacío. La combinación convexa de ƒ y g con coeficiente λ, denotada por, es una función: X → I dada por

.

Proposición 2. [18], [19] Sean I funciones definidas sobre X. Entonces si, y solo si, existe I tal que

La Proposición 2 aplicada a ƒM y ƒm, las extensiones máxima y mínima del conjunto Eƒ =, tomando si, y solo si, existe I tal que. Entonces todas las extensiones regulares de una FLB pueden ser obtenidas vía combinación convexa. Además, con otras elecciones de también se pueden obtener otras FLM entre ƒm y ƒM que no están en Eƒ.

3. Sistema de inferencia difusa basado en relaciones booleanas y kleeneanas (FIS-BKR)

El sistema de inferencia difusa basado en relaciones 6 booleanas y kleeneanas (Fuzzy Inference System based on Boolean and Kleenean Relations (FIS-BKR)) fue propuesto por primera vez en el año 2001 por Soriano et. al. [3]. La propuesta original ha sido ampliada considerablemente tras casi 16 años de investigación continua y varios nombres han aparecido con el tiempo. La Figura 1 muestra el diagrama de bloques actual. A continuación se presenta el método de diseño propuesto en [7].

Sistema de inferencia difusa basado en relaciones booleanas y kleeneanas (FIS-BKR). Tomado de [7]

Figura 1: Sistema de inferencia difusa basado en relaciones booleanas y kleeneanas (FIS-BKR). Tomado de [7]

Fusificador El fusificador usado es unitario (o singleton en inglés). Para un x* dado, el conjunto difuso unitario A (singleton) a la salida del fusificador está definido por la función de pertenencia:

donde x = (x1,..., xn) є X es el vector de variables de entrada es un valor particular tomado en la entrada del fusificador y es el universo de entrada.

Base de reglas Para la j-ésima salida yj-(j = 1,2,... ,m) del vector de salidas y є Y, donde

una regla típica de la base de reglas luce

como:

Si (no) es A n entonces yj (no) es B,

donde A i (i = 1,2,..., n) es uno de los posibles conjuntos difusos formulados sobre el i-ésimo universo de entrada Xi y B es uno de los posibles conjuntos difusos formulados sobre el j-ésimo universo de salida Yj.

Las operaciones lógicas “y”, “o” y “no” son las dadas por la lógica difusa estándar 7 y/o lógica booleana. La formulación de los conjuntos difusos sobre cada universo de entrada y salida puede seguir algún criterio Figura 2(a) y Figura 2(b)), por ejemplo, puede obedecer a la definición de partición difusa [17], def. 7.4.1. Además, cada conjunto difuso B formulado sobre el j-ésimo universo de salida debe tener un único valor característico llamado actuador virtual.

(a) Ejemplo de formulación de conjuntos difusos en el j-ésimo universo de entrada

 Xi (i

 =1, 2,..., n). Se muestra la función de pertenencia de uno de los conjuntos difusos A. (b) Ejemplo de formulación de conjuntos difusos en el j-ésimo universo de salida

 Yj


 (j = 1,2,..., m). Se muestra la función de pertenencia de uno de los conjuntos difusos B con su valor característico llamado actuador virtual.

Figura 2: (a) Ejemplo de formulación de conjuntos difusos en el j-ésimo universo de entrada Xi (i =1, 2,..., n). Se muestra la función de pertenencia de uno de los conjuntos difusos A. (b) Ejemplo de formulación de conjuntos difusos en el j-ésimo universo de salida Yj (j = 1,2,..., m). Se muestra la función de pertenencia de uno de los conjuntos difusos B con su valor característico llamado actuador virtual.

Motor de inferencia El diseño del motor de inferencia se realiza en dos etapas:

  1. En la primera se hace una aproximación a través de lógica booleana,

  2. y en la segunda se hace una extensión a la lógica difusa estándar a través de lógica trivalente.

A continuación se explican los pasos a seguir en cada etapa.

Etapa 1: Aproximación a través de lógica booleana

  1. Aproximación de conjuntos difusos mediante conjuntos bivalentes Todos los conjuntos de los antecedentes de las reglas son aproximados mediante conjuntos bivalentes, esto es, si A es uno de los posibles conjuntos difusos formulados sobre el i-ésimo universo de entrada , entonces este conjunto es aproximado mediante un conjunto bivalente con función de pertenencia bivalente (es decir,

  2. Codificación bivalente de las regiones aproximadas de operación Cada conjunto bivalente formulado en el paso anterior realiza una partición del universo de entrada en la siguiente forma:

  1. Codificación con 0: para aquellos

  2. Codificación con 1: para aquellos

  • En este paso es posible realizar una codificación bivalente de todas las posibles regiones aproximadas de operación 8 mediante una tabla de verdad de lógica bivalente (ceros y unos), basados en la partición descrita anteriormente. Cada codificación corresponderá a una fila de la tabla. Si después de codificar todas las posibles regiones aproximadas de operación aún existen códigos por asignar, estos códigos son tratados como condiciones no importa.

  1. Asignación de las acciones del sistema en las regiones aproximadas de operación

  2. Sobre la tabla de verdad del paso anterior, crear una función booleana por cada actuador virtual perteneciente a cada conjunto difuso B formulado sobre el j-ésimo universo de salida. El valor de en la respectiva codificación (fila de la tabla) dependerá de la acción que tomara el sistema en la respectiva región aproximada de operación. Cada función es llamada salida de activación (del respectivo actuador virtual v) y corresponderá con una columna de la tabla. Sobre las filas de la tabla consideradas como condiciones no importa el valor de es arbitrario y puede ser elegido con algún criterio dado por el diseñador.

  3. Obtención de fórmulas Para cada función booleana creada en el paso anterior obtener su forma normal (disyuntiva o conjuntiva) booleana, donde las variables de dicha fórmula son las funciones de pertenencia de cada conjunto bivalente.

  4. Simplificación (optimización) de fórmulas Para cada formula obtenida en el paso anterior aplicar la versión de lógica booleana del método de simplificación 9 (optimización) de fórmulas propuesto en [20].

Etapa 2: Extensión a la lógica difusa mediante lógica trivalente de Kleene

  1. Retrosustitución de conjuntos difusos Todos los conjuntos bivalentes usados como aproximación en la primera etapa son nuevamente sustituidos por los originales conjuntos difusos A. Las funciones de pertenencia de estos ultimos son multivalentes (es decir,

  1. Codificación trivalente de las regiones de operación Dado un definido por el diseñador, tal que donde £ es el punto fijo de la operación lógica “no” (o complemento (')), cada conjunto difuso A formulado en el paso anterior realiza una partición del universo de entrada Xi en la siguiente forma:

  1. Codificación con 0: para aquellos tales que

  2. Codificación con u: para aquellos tales que

  3. Codificación con 1: para aquellos tales que

  • En este paso es posible realizar una codificación trivalente de todas las posibles regiones de operación mediante una tabla de verdad de lógica trivalente (0, u y 1), basados en la partición descrita anteriormente. Cada codificación corresponderá con una fila de la tabla. Esta codificación trivalente debe preservar en su totalidad la codificación bivalente obtenida en la primera etapa. De esta forma la tabla de verdad de lógica trivalente es una extensión de la correspondiente de lógica bivalente

  1. Extensión a la lógica difusa (por medio de la lógica trivalente de Kleene) Usar el método de extensión (Método 2) para extender cada función booleana (salidas de activación) obtenida en la primera etapa a una (o varias) funciones kleeneanas regulares ƒ.

  1. Selección de las extensiones regulares adecuadas Por cada función booleana obtenida en la primera etapa, seleccionar una función kleeneana regular ƒ (de las varias existentes) encontradas en el paso anterior. Esta selección puede hacerse con algún criterio que depende de la aplicación.

  1. Obtención de fórmulas lógicas difusas Para cada función kleeneana regular ƒ seleccionada en el paso anterior obtener su forma normal (disyuntiva o conjuntiva) kleeneana.

  1. 6. Simplificación (optimización) de fórmulas lógicas difusas Para cada formula obtenida en el paso anterior aplicar la versión de lógica trivalente de Kleene del método de simplificación (optimización) de fórmulas propuesto en [20]

Defusificador El vector de salidas y є Y, donde se calcula por medio de un defusificador basado en formulas lógicas (booleanas y/o kleeneanas). Estas fórmulas ponderan el valor del respectivo actuador.

La j-ésima salida yj (j = 1, 2,..., m), correspondiente al j-ésimo universo de salida Yj donde se tienen k actuadores virtuales que están siendo ponderados por k formulas lógicas dadas por el motor de inferencia, está dada por (Figura 3):

Diagrama de bloques del Defusificador para la j-ésima salida yj (j = 1, 2,…,m), basado en las formulas lógicas (booleanas y/o kleeneanas)  y actuadores virtuales

 vij

Figura 3: Diagrama de bloques del Defusificador para la j-ésima salida yj (j = 1, 2,…,m), basado en las formulas lógicas (booleanas y/o kleeneanas) y actuadores virtuales vij

De acuerdo a Espitia y Soriano [9], [21], vij es llamado actuador virtual, fij es llamada salida de activación y el producto fijvij es llamado salida virtual. Estos nombres corresponden al hecho que en lógica booleana fij є {0,1} y en logica difusa fij є [0,1], por lo tanto fij (al ser adimensional y construido usando la respectiva logica) actúa como un activador/desactivador del actuador vij. Además, vij al ser un elemento del respectivo universo de salida Yi tiene las mismas dimensiones de este último, por lo que funciona como un actuador. El termino virtual corresponde al hecho que vij (dependiendo de la aplicación) podría (o no) tener alguna correspondencia con latín elemento físico real donde el sistema difuso está actuando.

Concresor Históricamente se ha denominado Concresor a la unión entre el Motor de Inferencia y el Defusificador (Figura 1). El Concresor es aquel bloque que realiza la concrecion11 de la información difusa.11

4. FIS-BKR con combinador convexo

En algunas aplicaciones la selección de las extensiones regulares en el paso 4 de la segunda etapa del diseño del motor de inferencia puede ser una tarea difícil, principalmente por su gran número. La propuesta dada en [1] está en la adición de un bloque llamado Combinador Convexo12 justo antes del Defusificador y después del motor de inferencia. Esto permite integrar todas las extensiones regulares kleeneanas. En la Figura 4 se muestra el diagrama de bloques del combinador convexo.

Diagrama de bloques del combinador convexo con coeficiente λij (x) є [0,1] para la i-ésima función booleana  formulada sobre el j-ésimo universo de salida (j= 1,2,..., m). FNCB y FNDBcorresponden a la forma normal conjuntiva y disyuntiva booleanas de , respectivamente.

Figura 4: Diagrama de bloques del combinador convexo con coeficiente λij (x) є [0,1] para la i-ésima función booleana formulada sobre el j-ésimo universo de salida (j= 1,2,..., m). FNCB y FNDBcorresponden a la forma normal conjuntiva y disyuntiva booleanas de , respectivamente.

El proceso de diseño del FIS-BKR con combinador convexo es el mismo al presentado en la Sección 3 con las siguientes modificaciones en el diseño del motor de inferencia:

Etapa 1: Aproximación a través de lógica booleana

  1. Aproximación de conjuntos difusos mediante conjuntos bivalentes. Igual al paso 1, etapa 1, Sección 3.

  2. Codificación bivalente de las regiones aproximadas de operación Igual al paso 2, etapa 1, Sección 3.

  3. Asignación de las acciones del sistema en las regiones aproximadas de operación Igual al paso 3, etapa 1, Sección 3.

  4. Obtención de fórmulas Para cada función booleana creada en el paso anterior obtener su forma normal disyuntiva y conjuntiva booleana, donde las variables de dicha fórmula son las funciones de pertenencia de cada conjunto bivalente. La forma normal disyuntiva booleana de corresponde a (extensión regular mínima) y la forma normal conjuntiva booleana de corresponde a (extensión regular máxima).

  5. Simplificación (optimización) de fórmulas Este paso no se realiza.

Etapa 2: Extensión a la lógica difusa mediante lógica trivalente de Kleene

  1. Retrosustitucion de conjuntos difusos Igual al paso 1, etapa 2, Sección 3.

  2. Codificación trivalente de las regiones de operación Este paso no se realiza.

  3. Extensión a la lógica difusa (por medio de la lógica trivalente de Kleene) Este paso no se realiza.

  4. Selección de las extensiones regulares adecuadas Este paso no se realiza.

  5. Obtención de fórmulas lógicas difusas Este paso no se realiza.

  6. Simplificación (optimización) de fórmulas lógicas difusas Este paso no se realiza.

  7. Obtención de combinaciones convexas Para cada extensión mínima y máxima encontrada en la etapa 1 obtener su combinación convexa difusa con coeficiente λ definido por el diseñador. El coeficiente λ puede ser seleccionado con algún criterio dependiendo de la aplicación.

5. Aplicación

La siguiente aplicación muestra el uso del método de diseño de controladores FIS-BKR con combinador convexo difuso. Esta aplicación fue presentada por Espitia [9] y Salazar [20], y previamente por Lara [12], Hernández [11] y Tunyasrirut [10] donde se propusieron otras soluciones de control empleando lógica difusa.

5.1. Modelo dinámico

Se desea mantener el nivel h(t), siendo t la variable tiempo, de cierta cantidad de líquido en un tanque cilíndrico en posición horizontal donde el flujo de salida varía a través de la válvula VS. Existen dos válvulas de flujo de entrada. La primera (VG) deja entrar un flujo grande de líquido mientras que la segunda (VP) deja entrar un flujo pequeño El flujo total de entrada está dado por como se muestra en la Figura 5(a). Las variables y constantes del sistema con sus unidades se muestran en la Tabla III.

Tabla III: Variables y constantes del sistema de llenado de un tanque cilíndrico en posición horizontal

(a) Sistema de llenado de un tanque cilíndrico en posición horizontal. (b) Geometría del tanque cilíndrico en posición horizontal

Figura 5: (a) Sistema de llenado de un tanque cilíndrico en posición horizontal. (b) Geometría del tanque cilíndrico en posición horizontal

La Figura 5(b) muestra la geometría del tanque donde (r/2)2 + (R - h)2 = R2, por lo tanto al despejar r se tiene . El diferencial de volumen del líquido en el tanque está dado por, siendo H = 2R. Para esta aplicación se supone que la densidad del líquido del tanque es constante y la misma que la del líquido entrante y saliente. La ecuación de conservación de la masa para este sistema es: donde m es la masa de líquido del tanque, me es la masa entrante y ms la masa saliente. Esta ecuación se puede simplificar a son los flujos de entrada y salida, ve y vs son los volúmenes de líquido entrante y saliente, y usando las ecuaciones . Sustituyendo el diferencial de volumen dv encontrado antes y despejando para dh/dt se obtiene: . Dado que la válvula de salida se encuentra en la parte inferior del tanque y actúa por acción de la gravedad, el flujo de salida está dado por es la constante de la valvula VS. Se obtiene entonces la siguiente ecuación que modela el sistema:

La Figura 6(a) presenta un diagrama de bloques de la anterior ecuación diferencial.

5.2. Diseño de un controlador FIS-BKR con combinador convexo

La Figura 6(b) muestra el diagrama de bloques de la estrategia de control elegida. Esta consiste en un esquema de retroalimentación de la variable nivel h, comparada contra una altura de referencia Href, para obtener el error e = Href - h, que junto a su derivada, serán las entradas del controlador FIS-BKR con combinador convexo tipo proporcional-derivativo (PD). La salida del controlador es el flujo de entrada al tanque .

(a) Diagrama de bloques del sistema de llenado del tanque cilíndrico en posición horizontal. (b) Control usando FIS-BKR con combinador convexo.

Figura 6: (a) Diagrama de bloques del sistema de llenado del tanque cilíndrico en posición horizontal. (b) Control usando FIS-BKR con combinador convexo.

Aproximación a través de lógica booleana Para el error de nivel e se definen dos conceptos: error positivo (EP) y error negativo (EN) con las siguientes funciones de pertenencia (Figura 7):

(a) Conjuntos asociados al error positivo y negativo. (b) Conjunto asociado a la derivada del error positiva

Figura 7: (a) Conjuntos asociados al error positivo y negativo. (b) Conjunto asociado a la derivada del error positiva

Para la variable de/dt se define un solo concepto: derivada positiva (DP) con la siguiente función de pertenencia:

Para la variable de flujo de entrada se definen cuatro conceptos: flujo grande ( FG ), flujo mediano ( FM ), flujo pequeño ( FP ) y flujo nulo ( FN ) con las siguientes punciones de pertenencia:

La Tabla IV muestra las acciones de control, similares a las presentadas en [9], con funciones de activación para las válvulas VG y VP para así obtener los valores de flujo grande, mediano, pequeño y nulo con la activación y desactivación de VG y VP .

Tabla IV: Tabla de verdad para las funciones de activación f y F de VP y VG respectivamente

Extensión a la lógica difusa estándar y uso del combinador convexo El primer paso consiste en suavizar los conceptos booleanos cambiándolos por difusos. Los conjuntos difusos para los respectivos conceptos del antecedente son los siguientes:

Las funciones de pertenencia para los conjuntos difusos del consecuente son los mismos que para el caso booleano. Figura 8.

(a) Conjuntos difusos asociados al error positivo y negativo. (b) Conjunto difuso asociado a la derivada del error positiva

Figura 8: (a) Conjuntos difusos asociados al error positivo y negativo. (b) Conjunto difuso asociado a la derivada del error positiva

Las formas normales (disyuntiva y conjuntiva) booleanas para las funciones de activación de la Tabla IV llevan a las extensiones kleeneanas extremas asociadas a , las cuales son:

Estas fórmulas en lógica trivalente de Kleene pueden ser entendidas como formulas en lógica difusa estándar basados en la teoría expuesta en [13], [15]-[17].

Los coeficientes de la combinación convexa fueron tomados como conjuntos difusos con pertenencia constante. Esto significa que para todo x, con i = 1, 2. Las expresiones para las funciones de activación f y F están dadas por:

Para obtener la acción de control (flujo de entrada) se ponderan (3) y (4) con actuadores virtuales como sigue:

Notar que las unidades de son las mismas que las unidades de los actuadores virtuales vp y vg dado que las funciones de activación f y F son adimensionales. La Figura 9 muestra las superficies de control extremas para el flujo de entrada.

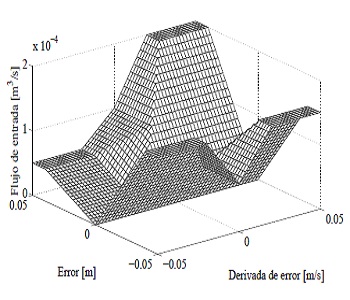

Superficies de control para el flujo de entrada  cuando:

Figura 9: Superficies de control para el flujo de entrada cuando:

Cabe anotar que si las expresiones (3) y (4) son evaluadas para los conceptos de lógica booleana (1) y (2), las extensiones máximas y mínimas coinciden. Esto implica que f = fM = fm y F = Fm = Fm, es decir, no hay sensibilidad a los parámetros de la combinación λ. En la Figura 10 se muestra el diagrama de bloques del controlador FIS-BKR diseñado.

Diagrama de bloques del controlador FIS-BKR con combinador convexo diseñado

Figura 10: Diagrama de bloques del controlador FIS-BKR con combinador convexo diseñado

5.3. Resultados

La implementación del sistema de control se realizó mediante la simulación del sistema dinámico en el entorno de programación visual Simulink de MATLAB13. Se usó un tiempo de simulación Ts = 5000 s y pasos de tiempo de . Teniendo como flujo de entrada al tanque:

Al variar los parámetros λ1 y λ2, el sistema controlado presenta distintas repuestas temporales. En la Figura 11 se presenta la respuesta del controlador booleano (sin suavización de los conceptos), al tiempo que se exhiben respuestas para algunos parámetros de combinación convexa. Se observa que los controladores presentan error en estado estacionario y diferentes tiempos de establecimiento. Llama la atención la respuesta del sistema para los parámetros puesto que no hay establecimiento alguno del nivel. La razón de este comportamiento está asociada a la magnitud del flujo de entrada que en este caso es la acción de control mínima posible ( ecuación (6)). Este comportamiento muestra clara evidencia de un hecho importante: no todo controlador FIS-BKR diseñado a partir de un controlador booleano que aproxima la referencia controla el sistema.

En la Figura 11 se observa que el control booleano presenta cierta variabilidad consecuencia de la discontinuidad de los conceptos, situación que no ocurre cuando estos son suavizados, como se propone en la metodología de diseño de controladores FIS-BKR.

Respuesta temporal de la variable nivel para el sistema controlado para diferentes coeficientes de combinación convexa.

Figura 11: Respuesta temporal de la variable nivel para el sistema controlado para diferentes coeficientes de combinación convexa.

Evaluación de índices de desempeño Es de nuestro interés evaluar para el sistema controlado los índices de desempeño ITSE e ISE. Para este caso se usó la definición discreta de tales índices donde se remplaza la integral por una sumatoria y los valores de error son muestreados. Estos índices están definidos por:

donde e(t) = Href - h(t) es el error de nivel y Ts es el tiempo de simulación. Estos criterios de un solo número dan cuenta del cuadrado del error en el tiempo. El primero favorece sistemas con respuestas que se acercan a una referencia dada, mientras que el segundo, por tener en cuenta el tiempo usado para alcanzarla, es menor para sistemas que lo hacen rápidamente. La Figura 12 muestra cómo cambian los anteriores índices de desempeño con la variación de los parámetros λ1y λ2.

(a) Valores del índice ISE para diferentes valores de λ1 y λ2. (b) Valores del índice ITSE para diferentes valores de λ1 y λ2.

Figura 12: (a) Valores del índice ISE para diferentes valores de λ1 y λ2. (b) Valores del índice ITSE para diferentes valores de λ1 y λ2.

El proceso de optimización de los índices ISE e ITSE se realizó mediante la evaluación de una rejilla de 16 x 16 puntos en el dominio [0,1] x [0,1], el cual tomo un tiempo de 35 minutos y 30 segundos14. Se obtuvieron los parámetros óptimos para ambos índices. La Tabla V resume los valores que optimizan los índices de estudio, además de presentar el desempeño del sistema de control booleano.

Tabla V: índices ISE e ITSE para las extensiones extremas fm, fM, Fm, FM y valores de los coeficientes A1 y A2 que minimizan ambos índices (negrilla).

En este caso el proceso de optimización llevo a una mejora de hasta el 1.427% para ISE y de hasta 21.99% para el ITSE con respecto al desempeño de las extensiones extremas. Sin embargo, cabe notar que no se puede concluir que este controlador óptimo sea mejor que cualquier extensión algebraica ya que esta aplicación se limitó exclusivamente a coeficientes con pertenencia constante. Por otro lado, la simple validación de si lo es o no resulta una tarea extensa como se verá a continuación.

Conteo de extensiones Por último, con el fin de mostrar al lector lo complejo que puede ser buscar la mejor extensión algebraica dado un índice de desempeño por el método tradicional (Sección 3), en la Tabla VI se muestran las extensiones posibles de la función de la Tabla IV obtenidas al aplicar el Método 2.

Tabla VI: Posibilidades para extender regularmente la función booleana de la Tabla IV.

Donde “-” representa una condición de no importa y pueden valer 0, 1 o u, teniendo en cuenta las condiciones de regularidad. Para conocer la cantidad de extensiones es necesario realizar el producto de las posibilidades de cada fila, lo cual, sin tener en cuenta las condiciones de no importa, es de a lo menos 26 = 64. Esta sería la cantidad de funciones kleeneanas regulares que se tendrían

operativo: Windows 10 de 64 bit, Version MATLAB: 7.12.0 (R2011a).

que evaluar como mínimo para elegir la mejor, no sin antes encontrar sus fórmulas lógicas lo cual de por sí es una tarea ardua.

6. Conclusiones y comentarios finales

Este artículo presento nueva evidencia de las características favorables de controladores FIS-BKR con combinador convexo difuso cuando se evaluaron los índices de desempeño ISE e ITSE. Basados en hechos teóricos se puede asegurar que la estrategia de control FIS-BKR con combinador convexo difuso y su metodología de diseño generalizan el FIS-BKR actual, permitiendo así trabajar con un modelo más completo, como lo demuestra una mejora en el desempeño de 1.427% para el ISE y 21.99% en el caso del ITSE, comparados con las alternativas extremas del FIS-BKR y un controlador basado en logica booleana.

Por el carácter global que tienen las funciones extremas, se puede decir que la información obtenida de la etapa de diseño con lógica booleana está siendo incorporada sin sesgo alguno y sin mayor complejidad; ya que se obtiene a partir de las alternativas extremas, sin necesidad de pasar por métodos computacionalmente costosos de deducción de fórmulas que requieren otras extensiones, solucionando en cierto modo algunas de las desventajas mencionadas por Salazar en [7].

Tanto el estudio de la simplificación de fórmulas representadas mediante formas normales, como la caracterización de las familias de coeficientes-parámetro para el proceso de sintonización serían importantes aportes en la fundamentación del uso del combinador convexo, que por su novedad, ha sido poco estudiada. Así mismo, consideramos que el estudio de otras técnicas de optimización en dominios compactos para el proceso de sintonización, diferentes al de “fuerza bruta” que fue utilizada, es indispensable cuando la cantidad de parámetros sea considerablemente grande, ya que hacerlo con una técnica poco sofisticada podría resultar inviable.

Acknowledgements

Agradecimientos:

Los autores quieren agradecer al grupo de investigación LAMIC (Laboratorio de Automática e Inteligencia Computacional) por sus contribuciones en lo relacionado a este artículo

Referencias

  1. [1] J. Soriano and J. Chacón, “Concresor based on kleenean relations using convex combinator,” in The 2016 IEEE International Conference on Fuzzy Systems (FUZZ-IEEE), Vancouver, BC, Canada, Jul. 2016 , pp. 133-139.https://doi.org/10.1109/FUZZ-IEEE.2016.7737679.[Link]
  2. [2] G. Pangalos and G. Lichtenberg, “Approach to boolean controller design by algebraic relaxation for heating systems,”in Proceedings of the 4th IFAC Conference on Analysis and Design of Hybrid Systems (ADHS 12), vol. 45,no. 9, Eindhoven, The Netherlands, Jun. 2012, pp. 210-215. https://doi.org/10.3182/20120606-3-NL-3011.00070.[Link]
  3. [3] J. J. Soriano, O. L. González Melo, F. V. Munar Fontecha, and A. A. Ramos Acosta, “Propuesta de concresor basado en relaciones booleanas,” Ingeniería, vol. 6, no. 2, pp. 42-50, 2001, Bogotá. Colombia.
  4. [4] E. H. Mamdani and S. Assilian, “An experiment in linguistic synthesis with a fuzzy logic controller,” International journal of man-machine studies, vol. 7, no. 1, pp. 1-13, 1975. https://doi.org/10.1016/S0020-7373(75)80002-2.[Link]
  5. [5] O. Salazar, J. Soriano, and H. Serrano, “From binary logic functions to fuzzy logic functions,” Applied Mathematical Sciences, vol. 7, no. 103, pp. 5129-5138, 2013, ISSN 1312-885X.
  6. [6] M. Mukaidono, “Regular ternary logic functions-ternary logic functions suitable for treating ambiguity,” IEEE Transactions on Computers, vol. C-35, no. 2, pp. 179-183, Feb. 1986. https://doi.org/10.1109/TC.1986.1676738.[Link]
  7. [7] O. Salazar, “Método de diseño y optimización de controladores difusos FIS-BBR cuasi-estándar por medio de lógicas clásica y trivalente de kleene,” Trabajo de grado en Maestría en Ingeniería Industrial, Universidad Distrital Francisco José de Caldas. Facultad de Ingeniería, Bogotá D.C., Colombia, 2014.
  8. [8] L. A. Zadeh, “Fuzzy sets,” Information and Control, vol. 8, no. 3, pp. 338-353, 1965. https://doi.org/10.1016/S0019-9958(65)90241-X.[Link]
  9. [9] H. E. Espitia, “Aplicación del concresor basado en relaciones booleanas para sistemas de lógica difusa tipo dos, ”Trabajo de grado en Maestría en Ingeniería Industrial, Universidad Distrital Francisco José de Caldas. Facultad de Ingeniería, Bogotá D.C., Colombia, Jul. 2009.
  10. [10] S. Tunyasrirut and S. Wangnipparnto, “Level control in horizontal tank by fuzzy-pid cascade controller,” World Academy of Science, Engineering and Technology, vol. 25, pp. 78-82, 2007.
  11. [11] J. Hernández S. and C. Cuadra A., “Estrategias comparativas de control difuso y control con arreglo inverso nyquist en sistemas multivariables alineales,” Revista Facultad de Ingeniería, vol. 9, pp. 53-58, 2001.
  12. [12] F. Lara-Rojo, E. N. Sánchez, and D. Zaldívar-Navarro, “Real-time fuzzy microcontroller for a didactic level system,” in Electro 2001, 2001, pp. 153-158.
  13. [13] M. Gehrke, C. Walker, and E. Walker, “Normal forms and truth tables for fuzzy logics,” Fuzzy Sets and Systems, vol. 138, no. 1, pp. 25-51, Aug. 2003. https://doi.org/10.1016/S0165-0114(02)00566-3.[Link]
  14. [14] N. Takagi, K. Nakashima, H. Kikuchi, and M. Mukaidono, “A characterization of kleenean functions,” in Proceedings of the 25th International Symposium on Multiple-Valued Logic, Bloomington, Indiana, May 1995 , pp. 236-241. https://doi.org/10.1109/ISMVL.1995.513537.[Link]
  15. [15] M. Gehrke, C. Walker, and E. Walker, “A mathematical setting for fuzzy logic,” International Journal of Uncertainty, Fuzziness and Knowledge-Based Systems, vol. 5, no. 3, pp. 223-238, Jun. 1997. https://doi.org/10.1142/S021848859700021X.[Link]
  16. [16] M. Gehrke, C. Walker, and E. Walker, “Some comments on fuzzy normal forms,” in Proceedings of the ninth IEEE International Conference on Fuzzy Systems, vol. 2, San Antonio, Texas, May 2000, pp. 593-598.
  17. [17] H. T. Nguyen and E. A. Walker, A First Course in Fuzzy Logic, 3rd ed. Boca Raton, Florida: Chapman & Hall/CRC, 2006.
  18. [18] O. Salazar and J. Soriano, “Convex combination and its application to fuzzy sets and interval-valued fuzzy sets I,” Applied Mathematical Sciences, vol. 9, no. 22, pp. 1061-1068, 2015, ISSN 1312-885X.
  19. [19] O. Salazar and J. Soriano, “Convex combination and its application to fuzzy sets and interval-valued fuzzy sets II,” Applied Mathematical Sciences, vol. 9, no. 22, pp. 1069-1076, 2015, ISSN 1312-885X.
  20. [20] O. Salazar, “Método de simplificación de fórmulas booleanas, borrosas cuasi-estándar y borrosas cuasi-estándar de intervalo por medio de ´algebras finitas,” Trabajo de grado en Ingeniería Electrónica, Universidad Distrital Francisco José de Caldas. Facultad de Ingeniería, Bogotá D.C., Colombia, May 2011.
  21. [21] H. E. Espitia and J. J. Soriano, “Sistema de inferencia difusa basado en relaciones booleanas,” Ingeniería, vol. 15, no. 2, pp. 52-66, 2010, Bogotá. Colombia
  22. [22] R. A. E., Diccionario de la lengua española, 22nd ed. Espasa Calpe, S.A., 2003, edición Electrónica. Versión 1.0.
  23. [23] J. Arenas-García, A. R. Figueiras-Vidal, and A. H. Sayed, “Mean-square performance of a convex combination of two adaptive filters,” IEEE Transactions on Signal Processing, vol. 54, no. 3, pp. 1078-1090, Mar. 2006. https://doi.org/10.1109/TSP.2005.863126 [Link]
  24. [24] J. D. Chacón. (2017). [Online]. Available: https://github.com/juandados/ConvexCombinator.[Link]
J. D. Chacón, J. Soriano, O. Salazar, “Fuzzy Inference System based on Boolean and Kleenean Relations with Convex Combine”, Ingeniería, vol. 23, no.1, pp. 7-30, 2018. The authors; reproduction right holder Universidad Distrital Francisco José de Caldas. DOI: https://doi.org/10.14483/23448393.11138
Nota aclaratoria: el presente documento hace una extensión del artículo [1, el cual fue socializado por los mismos autores en el marco del Congreso Mundial en Inteligencia Computacional (WCCI 2016) de IEEE. El presente manuscrito exhibe una aplicación original de los controladores FIS-BKR con combinador convexo, mostrando nueva evidencia de la pertinencia de la técnica cuando se usan índices de desempeño ISE e ITSE. Por otro lado, también incluye una reflexión sobre la cardinalidad del conjunto de funciones extensión de una función booleana dada y la ventaja que ofrece la técnica en este sentido.
La regularidad de las funciones kleeneanas, estudiada por Mukaidono [6, es condición necesaria y suficiente para que estas funciones puedan ser expresadas por fórmulas lógicas.
Mukaidono [6 llama ambigüedad a la relación .
En el conjunto F dos fórmulas son equivalentes si, y solo si, representan la misma función. Esto define una relación de equivalencia sobre F. Una forma normal (o canónica) es un representante de cada clase de equivalencia [13), [15) - [17) .
El valor β(a) є N se conoce como el nivel de ambigüedad de a [5, Definición 2.6]. Por ejemplo, si a, b є K4 tal que a = (0, u, u, 1) y b = (0,1,0,1), entonces β (a) = 2 y β (b) = 0, es decir, a tiene dos u y b tiene cero u.
La palabra relación usada originalmente por Soriano et. al. [3 (y conservada hasta la actualidad) siempre ha sido usada como sinónimo de la palabra formula. Nunca ha tomado el significado clásico de las matemáticas como un subconjunto del producto cartesiano de conjuntos. Por razones históricas se ha conservado esta palabra queriendo decir que se trata de un modelo basado en formulas.
Es conocido que cualquier operación lógica difusa (tipo-1) siempre se reduce a la correspondiente de la lógica booleana cuando el conjunto de valores de verdad І es cambiado por B. Además, por simplicidad en la explicación, en este artículo se usa la operación de complemento estándar en la lógica difusa. Sin embargo, esta operación puede ser cambiada por cualquiera que sea monótona decreciente e involutiva sin alterar significativamente lo que se dice en este documento. Ver [7) para más detalles.
Una región de operación es un subconjunto del universo de entrada
El método de simplificación de fórmulas propuesto en [20 no se explica en este documento debido a consideraciones de espacio.
El punto fijo del complemento (') es un valor ξ Є [0,1] tal que ξ' = ξ. Este valor existe y es único para todo complemento monótono decreciente e involutivo. Por ejemplo, para el complemento a' = 1 - a de la lógica difusa estándar usada en este documento se tiene ξ = 1/2.
(Del lat. concretĭo, - ōnis). Acción y efecto de concretar [22.
El uso de combinadores convexos para combinar dos o más respuestas es una idea con antecedentes. Por ejemplo, en [23 se usa sobre filtros adaptativos.
Los archivos de simulación se pueden encontrar en el repositorio público [24.
Proceso ejecutado en un equipo de cómputo con: procesador: AMD A8 2.90 GHz, memoria RAM: 4 GB, sistema operativo: Windows 10 de 64 bit, Versión MATLAB: 7.12.0 (R2011a).
